分體式電磁流量計
時間：2016-10-27 10:08
閱讀：885
來源：互聯網
產品圖片：
電磁流量計使用說明書
一、產品特點、用途和適用范圍
1.1特點
●電磁流量計，具有以下特點：
●不受流體密度、粘度、溫度、壓力和電率變化的影響，線性測量原理能實現高精確度測量；
●測量管內無阻流件，壓損小，直管段要求低；
●公稱通徑DN6-DN2000覆蓋范圍寬，襯里和電極有多種選擇，能滿足測量多種導電流體的要求；
●轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗小；
●轉換器采用16位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500：1；
●高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂；
●具有RS485或RS232O數字通訊信號輸出；
●具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能；
●采用SMD器件和表面安裝（SMT）技術，電路可靠性高；
●可用于相應的防爆場合。
1．2主要用途
電磁流量計可用來測量封閉管道中導電流體的體積流量。廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水測控、造紙、醫藥、食品等工農業生產工藝過程中的流量測量和控制。
1．3使用環境條件
環境溫度： 傳感器-25℃～+60℃ 轉換器-10℃～+60℃
相對溫度： 5%-95%
1．4工作條件
流體最高溫度： 一體型 70℃
分離型：聚四氟乙烯襯里 150℃
氯丁橡膠襯里 80℃
聚氨酯橡膠襯里 70℃
流體電導率： ≥5uS/cm
二、工作原理
2．1數學物理模型
電磁流量計的工作原理基于法拉第電磁感應法律。當一個導體在磁場場內運動時，在與磁場方向、運動方向相互垂直方向的導體兩端，會產生感應電動勢。電動勢的大小與導體運動速度和磁場的磁感應強度大小成正比。
如圖一，當導電流體以平均流速V（m/s）通過裝有一對測量電極的一根內徑為D（m）的絕緣導管內流動時，該管道處于一個均勻的磁感應強度為B（T）的磁場中，那么在一對電極上就會產生感應電動勢E（V），它的方向垂直于磁場和流體的方向。
法拉第電磁感應定律為：E=B·D·V （1）
流量的體積流量為：
（2）
由公式（1）和（2）可得到：
m3/h) （3）
因此電動勢可表示為：
（4）
當B是一個常數時，對某一個固定的口徑D也是一個已知數，公式（3）中
=K（一個常數），那么公式（3）可改寫為： QV=K·E （m3/h) （5）
從公式（5）可以看出，流量QV與電動勢E成正比。
2.2轉換器電路結構
電磁流量轉換器一方面向電磁流量傳感器勵磁線圈提供穩定的勵磁電流,以達到B是一個常數,同時把傳感器感應的電動勢放大轉換成標準的電流信號或頻率信號,便于流量的顯示,控制與調節.圖二所示為轉換器電路結構。
三、產品型式和組成
3．1產品組成
電磁流量計由電磁流量轉換器和電磁流量傳感器兩大部分組成，分離型還需要一根專用的雙層屏蔽的電纜連接轉換器和傳感器。
3．2產品型式
電磁流量計分為一體型和分離型兩種結構形式?？捎糜谝?guī)定的防爆場所。
傳感器有7種不同材料的電極和4種不同材料的襯里可供選用。
四、產品的技術性能指標
4．1連接標準：JB/T9248-1999
4．2最高流速：15m/s
4．3公稱通徑：DN3、6、10、15、20、25、32、40、50、65、80、100、150、200、250、300、350
400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000
4．4精確度：0.5%、0.2%
4．5公稱壓力：4.0MPA(DN10-150)
1.6MPA(DN200-600)
1.0MPA(DN700-1200)
0.6MPA(DN1400-2000)
其它規格和標準可按用戶要求.
4．6材料：
電極形式和材料
電極形式和可分為標準型、刮刀型、可拆卸型、帶接地電極。
電極及接地電極材料有含鉬不銹鋼，哈氏合金B(yǎng)、哈氏合金C、鈦、鉭、鉑一依合金、不銹鋼涂覆碳化鎢7種。
法蘭材料：碳鋼
接地環材料：不銹鋼
進門保護環材料：不銹鋼、碳鋼。
4．7外殼防護：
IP65：
IP68：僅分離型氯丁橡膠和聚氨酯襯里的傳感器，且不包括防爆結構。
4．8防爆標準：
DN15-DN600一體型防爆：md II BT4
DN15-DN1600分離型防爆，傳感器和轉換器安裝在相應的危險區md II BT4
DN15-DN1600分離型防爆，傳感器安裝在相應的危險區，轉換器安裝在安全區：md II BT4
4．9連接電纜：分離型電磁流量計，傳感器與轉換器之間用信號電纜連接，電纜長度最長應小于100MM，本公司隨表免費提供10M電纜，不足部分需訂貨。
4．10轉換器性能：
供電電源：?jiǎn)蜗嘟涣麟?5-265V，45-63HZ，功率小于20W；直流供電11-40VD·C
轉換器顯示與編程操作：4個薄膜按鍵可設定選擇全部參數，還可利用外接手操器或PC機（RS485、RS232）對轉換器設定編程，高清晰度背光LCD顯示，空管檢測，自診斷功能。
數字通訊：RS485、RS232、MODBUS、REMOTE，具有防雷擊保護。
輸出信號：
電流輸出：雙向兩路，全隔離0-10mA/4-20 mA；負載電阻：0-10 mA是0-1.5K歐姆，4-20mA時是0-750歐姆。
頻率輸出：正向和反向流量輸出，輸出頻率上限可在1-5000 HZ范圍內設定。帶光電陋離的晶體管集電極雙向輸出。外接電源不大于35V，導通時集電極最大電流為250 mA。
脈沖輸出：正向和反向流量輸出，輸出脈沖上限可達5000cp/s。脈沖當量為0.001L-1.0m3/cP.脈沖寬度自動設置為20ms或方波。帶光電隔離的晶體管集電極開路輸出。外接電源不大于35V，導通時集電極最大電流為mA。
流向指示輸出：本流量計可測正反方向的流體流動流量。并可以判斷出流體流動的方向。規定顯示正向流量時輸出+10V高電平，反向流體流動輸出0V的低電平。
報警輸出：兩路帶光電隔離的晶體管集電極開路報警輸出。外接電源不大于35V，導通時集電極最大電流為250mA。報警狀態：流體空管、勵磁斷線、流量超限。
阻尼時間：在0-100S間分檔可選。
五、產品外形尺寸及安裝尺寸
5．1轉換器外型尺，見圖三（b）
六、轉換器菜單結構及參數設置
6．1按鍵形式
6．2按鍵（包括轉換器本體按鍵和紅外遙控按鍵以及磁性筆操作按鍵）功能
1自動測量狀態下鍵功能：
下鍵：循環選擇屏幕下行顯示內容。
上鍵：循環選擇屏幕上行顯示內容。
復合鍵+確認鍵：進入?yún)?shù)設置狀態
6．2參數狀態下按鍵功能
下鍵：光標處數字減1
上鍵：光標處數字加1
復合鍵+下鍵：光標左移
復合鍵+上鍵：光標右移
確認鍵：在任意狀態下，連續按下兩秒鐘，返回自動測量狀態。
注：（1）使用“復合鍵”時，應先按下復合鍵再按住“上鍵”或“下鍵”。
（2）在參數設置狀態下，3分種內沒有按鍵操作，儀表自動返回測量狀態。
（3）流量零點修正的流向選擇，可將光標移至最左面的“+”或“-”下，用“上鍵”或“下鍵”切換使之與實際流向相反。
（4）流量的單位選擇，可將光標移至“流量量程設置”菜單的原顯示的流量單位下，然后用“上鍵”或“下鍵”切換使之符合需要。
6．3參數設置功能及操作密碼
要進行儀表參數設定修改，必須使儀表從測量狀態進入?yún)?shù)設置狀態，在測量狀下，按“復合鍵+確認鍵”出現狀態轉換密碼（0000），根據保密級別，按本廠提供的密碼對應修改，再按“復合鍵+確認鍵”后，則進入需要的參數設置狀態。
儀表設計有6級密碼，其中1-4級為用戶密碼，第5、6級為制造廠密碼。6級密碼分別用于不同保密級別的操作者。
無論使用哪級密碼，用戶均可察看儀表參數。用戶若想改變儀表參數，則要使用不同級別的密碼。
第1級密碼（出廠值0521）：用戶可察看所有的參數；
第2級密碼（出廠值3210）：用戶能改變1-22儀表參數；
第3級密碼（出廠值6108）：用戶能改變1-24儀表參數；
第4級密碼（出廠值7206）：用戶能改變1-26儀表參數；
第5級密碼（固定值）：能改變所有參數，制造廠保留。
第6級密碼（固定值）：所有儀表參數重置，制造廠保留。
建議：第1-3級密碼，可由用戶決定何級別的人員掌握；第4級密碼主要用于設置總量清“0”，用戶應指定專人掌握。
6．4參數設置菜單一覽表
注：1 參數編號4項為MODBUS通訊，無MODBUS通訊功能轉換器不用此參數項，參數設為方式重。
2 參數編號42-47項為掉電時間記錄功能，無掉電功能轉換器無此參數項。
6．5參數設置菜單說明
6．5．1語言：
本流量計具有中、英文兩種語方，用戶可自行選擇操作。
6．5．2儀表通訊地址：
多機通訊時，可設不同的通訊地址
6．5．3儀表通訊速度
有600、1200、2400、4800、9600、14400多種波特率可供選擇。
6．5．4儀表通訊方式
通訊方式1為RS485通訊信號方式，通訊方式為MODBUS通訊信號輸出。
6．5．5測量管道口徑
選擇儀表所有的公稱通徑。
6．5．6儀表量程設置
儀表量程是指流量測量的上限流。量值（滿量程）。上限流量值是針對輸出信號的百分比顯示而方的。它與電流輸出和頻率輸出上限值及100%顯示值相對應。與之相關聯的還有用百分比流量表示的小信號切除和超限報警。
在儀表量程設置參數中選擇流量顯示單位，儀表流量顯示單位有：L/s、L/min、L/h、m3/s、m3/min、m3/ h，用戶可根據工藝要求和使用習慣選定一個合適的流量顯示單位。
注意：儀表用5位有效數字顯示流量值，末位數值的后面顯示有流量的單位。微處理器能夠在選擇流量單位不合適時，向操作者提示出設置錯誤碼造成的“上溢”或“下溢”，例：DN200MM口徑，選L/H為流量顯示單位，當1 m/s流速時，流量為113097L/H，超出5位數，造成“上溢”此時流量單位應選擇m3/s、m3/min和m3/ h。而DN3MM，選m3/s，流量為0.00000707m3/s,在5位顯示數字下,根本無法顯示出有效數字,造成”下溢”,此時流量單位應選擇L/S、L/min或L/H。
6．5．7阻尼時間
長的測量阻尼時間能提高儀表流量顯示穩定性及輸出信號的穩定性，適于具有流量調節的情況使用；短的測量阻尼時間可以加快測量反應速度，適于總量累計的脈動流量測量。測量阻尼時間的設置采用選擇方式，用戶選一個阻尼時間值即可。
6．5．8流量方向擇項
如果用戶認為調試時的流體方向?yàn)檎?，而儀表顯示為負，則將流量方向設定反向，反之亦然。
6．5．9零點修正
在電磁流量傳感器的測量管內充滿導電流體，并且流體處于靜止不流動，轉換器已經對流量計的零點作了智能處理。若所配傳感器的零點超出轉換器的智能處理范圍，則需用戶進行流量零點修正。流量零點是用流速表示的，單位為mm/s.
顯示中：上行FS代表儀表零點測量，下行顯示是流量零點修正值，當FS顯示不為“0”時，應調
修正值使FS=0。注意：若改變下行修正值，F(xiàn)S值增加，需要改變下行數值的正、負號，使FS能夠修正為零。再次提醒：流量零點修正必須在電磁流量傳感器的測量管內充滿導電流體，并且流體處于靜止不流動條件下進行。
流量零點的修正是傳感器的校驗常數值，已記入傳感器的記錄單與標牌。記入時傳感器零點值是以mm/s為單位的流速值，其符合與修正值的符號相反。
6．5．10小信號切除點
小信號切除點設置是用量程的百分比流量表示的。小信號切除時，用戶可以選擇同時切除流量、流速及百分比的顯示與信號輸出，也可選擇僅切除電流輸出信號和頻率（脈沖）輸出信號，保持流量、流速及百分比的顯示。
6．5．11流量積算單位
轉換器顯示器為10位計數器，最大允許計數值為4294967295。使用積算單位為L(zhǎng)和M3，并有0.001L、0.01L、0.1L、1L和0.001 M3、0.01 M3、0. 1 M3、1 M3的倍率，可方便讀出一段時間的累計流量。本轉換器能夠自動判斷應用的流量積算單位和倍率是否溢出。
6．5．12反向測量允許
反向測量允許參數設在“允許”狀態，當流體反向流動時轉換器按反向流量值輸出脈沖和電流，反向總量進行累積。反向測量允許參數設在“禁止”，當流體反向流動時，轉換器輸出脈沖為“0”，電流輸出信號為“0”（4MA或0MA），但反向總量仍然進行累積。
6．5．13電流輸出類型
用戶可在電流輸出類型中選擇0-10MA或4-20MA電流輸出。
6．5．14脈沖輸出方式
脈沖輸出方式有頻率輸出和脈沖輸出兩種供選擇，它們統稱為數字量輸出，頻率輸出為連續方波；脈沖輸出為矩形波脈沖串。頻率輸出多用于數字的瞬時流量測量和短時間總量累積，脈沖輸出通過脈沖單位當量選擇，可讀出累計流量的容積值，多用于長時間直接容積單位的總量累積。頻率輸出和脈沖輸出一般為OC門形式，因此，應外接直流電源和負載。見輸出接線圖示。
6．5．15脈沖單位當量
脈沖單位當量指一個脈沖所代表的流量值，儀表脈沖當量選擇范圍為：
在同樣的流量下，脈沖當量小，則輸出脈沖的頻率高，累計流量誤差小。儀表最高能輸出5000 cp/S
的脈沖頻率。用于機械式電磁流量計數器最高頻率可達25次/秒。
脈沖輸出的最大脈沖空度為20MS，高頻時自動轉換為方波。
對于體積流量，計算公式如下：
QL=0.0007854×D2×V(L/S) 或Qm=0.0007854×D2×V×10-3(m3/h)
這里：D一管徑（MM） V一流速（M/S）
另外必須說明一個,脈沖輸出不同于頻率輸出,脈沖輸出是累積一個脈沖當量就能輸出一個脈沖,因此,脈沖輸出不是很均勻的.一般測量脈沖輸出應選用計數器儀表,而不應選用頻率計儀表.
6.5.16頻率輸出范圍
儀表頻率輸出范圍對應于流量測量上限,即百分比流量的100%.頻率輸出上限值可在1-5000HZ范圍內任意設置.頻率輸出對應的是流量百分比.
F=
6．5．17空管報警允許
儀表具有空管檢測功能，若用戶選擇允許空管報警，則當儀表檢測出空管狀態時，即將儀表模擬
輸出、數字輸出置為信號零，同時將儀表流量顯示為零。
6．5．18空管報警閾值
本產品的空管報警是用實測傳感器中的電導率來做判斷的。
不同的流體具有不同的電導值（電阻值），空管檢測實際上是檢測被測導電液體的電阻與實驗導電液體電阻的比值（液體的相對導電率）是否超出閾值。超出閾值就意味著被測流體電導率遠低于實驗液體的電導率，相當于空管?？展軋?bào)警閾值的默認值為99.9%。
空管量程修正是為測量相對電導率而用的。在傳感器充滿試驗液體情況下，修正系數使電導比為一個確定值，例如試驗液體是水，其電導率約為100
S/em,可修正為100%。當被測液體電導率為5/cm,相對的電導比則大約顯示2000%。如果試驗液體水的電導比修正為10%。那么，被測液體電導率為5/cm時相對電導比則大約顯示200%。
報警閾值設置是選擇空管報警靈敏度范圍的。最大閾值可設為999.9%。如上例，被測液體顯示2000%時發出報警，顯示200%時不報警。因此欲使電導率5/cm在顯示電導比200%時報警，需要設閾值在200%以下?？展軋?bào)警量程的默認值為100%。
6．5．19上限報警允許
用戶選擇允許或禁止，
6．5．20上限報警數值
上限報警值以量程百分比計算，該參數采用數值設置方式，用戶在0%-199.9%之間設置一個數值。儀表運行時，當流量百分比大于該值時，儀表將輸出報警信號。
6．5．21下限報警允許
用戶選擇允許或禁止
6．5．22下限報警數值
下限報警值以量程百分比計算，該參數采用數值設置方式，用戶在0-199.9%之間設置一個數值。儀表運行時，當流量百分比小于該值時，儀表將輸出報警信號。
6．5．23積算總量清零
在該參數設置中，用戶置人“積算總量清零”密碼，儀表確認密碼無誤后，顯示“允許進入”，即可完成積算清零，同時將三個積算器清為零值，重新開始累積。
“積算總量清零”密碼可以在打開4級密碼后，在“清積算量密碼”菜單下置人您欲設置的“積算總量清零”密碼，修改原來的“積算總量清零”密碼。注意：請記下您的“積算總量清零”密碼。
6．5．24傳感器系數值
流量計在標準實流校驗裝置上校驗得到的流量系數，即校驗單或產品標牌上標有的傳感器“系數K”值。在出廠時已經設置完成，該系數是保證流量計準確測量的關鍵系數,不允許用戶改變.
6．5．25勵磁方式選擇
轉換器能向傳感器提供四種勵磁方式。用戶可根據被測流體實際情況選擇一種。通常可以使用方式1勵磁，方式2。3。4適合于大口徑清潔水測量。在哪種勵磁方式下工作，就必須在哪種勵磁方式下標定。
6．5．26流量標定系數
該系數是轉換器的標定系數。用戶應使用統一的標準校驗器對轉換器標定。設定此系數，使所有的轉換器保持一致性，以保證與傳感器配套的互換性。
6．5．27儀表計算系數
該系數為人為設定的系數，轉換器內部計算時，總流量是測量流量乘以該系數值。例如，應用于具有仿真?zhèn)鞲衅鞯拿髑y(cè)量潛水電磁流量計。
6．5．28電流滿度修正
轉換器出廠的電流輸出滿度調節，使電流輸出準確為10MA或20MA。
6．5．29
轉換器的出廠標定系數，使儀表勵磁電流和信號放大器規格標準化。
6．5．30傳感器編碼
傳感器編碼記載配套的傳感器出廠時間和編號，以確保設置的傳感器系數準確無誤。
6．5．31轉換器編碼
轉換器編碼記載轉換器出廠時間和編號。
56．5．32正向總量高位、低位
使用5級密碼進入，可修改正向累積量（
+），一般設的累積量不能超過計數器所計的最大數值（4294901760）。
6．5．33向總量高位、低位
使用5級密碼進入，可修改正向累積量（-），一般設的累積量不能超過計數器所計的最大數值（4294901760）。
6．5．34時間年、月、日、時、分、秒（帶時鐘功能）
使用5級密碼進入，可改時間年、月、日、時、分、秒
6．5．35密碼1-4
使用5級密碼進入，可修改此密碼；
6．掉電時間記錄功勇（帶掉電功能）
儀表內部設計有不掉電時種，能存儲256次掉電記錄。掉電記錄時間格式為：掉電記錄****月**日**時**分停至**月**日**時**分;當256次掉電記錄滿后，將循環記錄新的掉電記錄。
6．6．1顯示掉電記錄
按確認鍵，進入掉電記錄顯示方式，用增加鍵顯示下個記錄，用減少顯示前個記錄，再按確認鍵，返回流量顯示方式。
6．6．2清除掉電記錄
先按住復合鍵，再按確認鍵，進入密碼輸入方式，置數：密碼4+11，再先按往復合鍵，再按確認鍵，將清除掉電記錄。
7．時累積記錄
按▲鍵出現小時累積記錄，用增加鍵顯示下個記錄，用減少鍵顯示前個記錄，再按確認鍵返回流量顯示方式。清小時累積記錄，在參數內清累積后，即可清掉小時累積記錄。

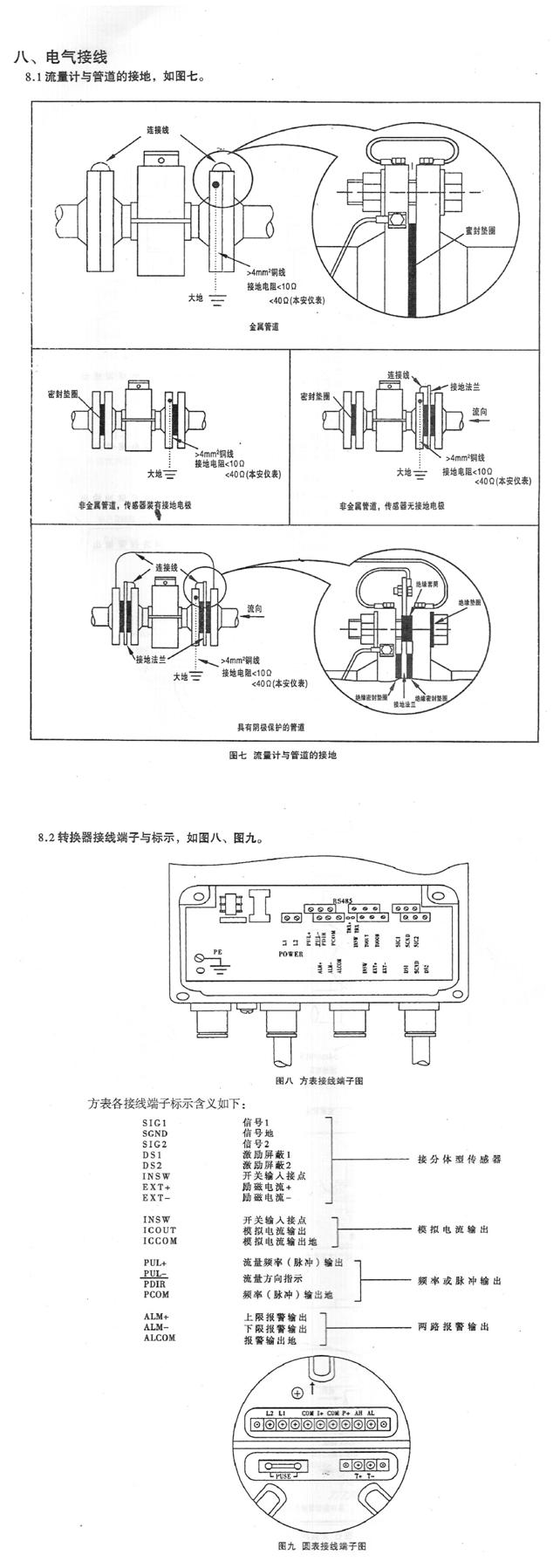

七、流量計安裝圖示，如圖六
智能化轉換器具有自診斷功能。除了電源和硬件電路故障外，一般應用中出現的故障均能正確給出報警信息。這些信息在顯示器右上方提示出“！”驚嘆號，在測量狀態下，通過下鍵翻頁，顯示出故障內容如下：
流量正常
勵磁報警
空管報警
故障處理：
9．1儀表無顯示：
A．檢查電源是否接通；
B．檢查電源保險絲是否完好；
C．檢查供電電壓是否符合要求；
D、檢查顯示器對比度調節是否能夠調節，并且調節是否合適；
E、如果上述前3項A、B、C都正常，第D項顯示器對比度調節不能夠調節請將轉換器交生產廠維修。
9．2勵磁報警
A、勵磁接線EXI和EX2是否開路
B傳感器勵磁線圈總電阻是否小于150
；
C．如果a、b兩項都正常，則轉換器有故障。
9．3空管報警
A．測量流體是否充滿傳感器測量管；
B．用導線將轉換器信號輸入端子SIC1、SIC2和SICCND三點短路，此時如果“空管報警”提示撤消，說明轉換器正常，有可能是被測流體電導率低或空管閾值及空管量程設置錯誤；
C．檢查信號連線是否正確；
D、檢查傳感器電極是否正常。
①使流量為零，觀察顯示電導比應小于100%。
②在有流量的情況下，分別測量端子SIC1和SIC2對S重CCND的電阻應小于20K（對介質為水測量值。最好用指針萬用表測量，并可看到測量過程有充放電現象）。
E．用萬用表測量DS1和DS2之間的直流電壓應小于1V，否則說明傳感器電極被污染，應給予清洗。
9．4上限報警
上限報警提示出輸出電流和輸出頻率（或脈沖）都超限，將流量量程改大可以撤銷上限報警。
9．5下限報警
下限報警提示出輸出電流和輸出頻率（或脈沖）都超限。將流量量程改小可以撤消下限報警。
9．6系統設置錯誤
已在流量量程設置、流量積算單位設置和脈沖當量設置中作出智能判斷并提示，方便修改設置。
9．7測量的流量不準確
A．測量流體是否充滿傳感器測量管；
B、信號線連接是否正常；
C、檢查傳感器系數、傳感器零點是否按傳感器標牌和出廠校驗單設置正常。
十、供應成套性
按訂貨合同供應電磁流量計。
隨機文件包括：使用說明書、產品合格證、裝箱單各一份。
十一、運輸和貯存
為防止儀表在運轉時受到損壞，在到達安裝現場以前，請保持制造廠發運時的包裝狀態。貯存時，貯存地點應具備下列條件的室內：
A．防雨、防潮；
B．機械振動小，并避免沖擊；
C．溫度范圍-20+60℃，濕度不大于80%。
十二、運行
流量計投運前進行下述檢查：
A．流量計在運輸和安裝過程中有無損傷；
B、使用電源電壓同銘牌電壓是否相符；
C．儀表正確接線。
檢查后打開管道閥門，使液體充滿管道，應注意排除泄漏和系統內殘留氣體。然后接通儀表電源，一般流量計通電預熱10分鐘后即可正常工作。
運行過程中若有問題，可按第9節流量計轉換器自診斷結果進行故障處理，如果儀表還不能很好地工作，可與我公司聯系。
電磁流量計使用說明書
一、產品特點、用途和適用范圍
1.1特點
●電磁流量計，具有以下特點：
●不受流體密度、粘度、溫度、壓力和電率變化的影響，線性測量原理能實現高精確度測量；
●測量管內無阻流件，壓損小，直管段要求低；
●公稱通徑DN6-DN2000覆蓋范圍寬，襯里和電極有多種選擇，能滿足測量多種導電流體的要求；
●轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗小；
●轉換器采用16位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500：1；
●高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂；
●具有RS485或RS232O數字通訊信號輸出；
●具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能；
●采用SMD器件和表面安裝（SMT）技術，電路可靠性高；
●可用于相應的防爆場合。
1．2主要用途
電磁流量計可用來測量封閉管道中導電流體的體積流量。廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水測控、造紙、醫藥、食品等工農業生產工藝過程中的流量測量和控制。
1．3使用環境條件
環境溫度： 傳感器-25℃～+60℃ 轉換器-10℃～+60℃
相對溫度： 5%-95%
1．4工作條件
流體最高溫度： 一體型 70℃
分離型：聚四氟乙烯襯里 150℃
氯丁橡膠襯里 80℃
聚氨酯橡膠襯里 70℃
流體電導率： ≥5uS/cm
二、工作原理
2．1數學物理模型
電磁流量計的工作原理基于法拉第電磁感應法律。當一個導體在磁場場內運動時，在與磁場方向、運動方向相互垂直方向的導體兩端，會產生感應電動勢。電動勢的大小與導體運動速度和磁場的磁感應強度大小成正比。
如圖一，當導電流體以平均流速V（m/s）通過裝有一對測量電極的一根內徑為D（m）的絕緣導管內流動時，該管道處于一個均勻的磁感應強度為B（T）的磁場中，那么在一對電極上就會產生感應電動勢E（V），它的方向垂直于磁場和流體的方向。
法拉第電磁感應定律為：E=B·D·V （1）
流量的體積流量為：
（2）由公式（1）和（2）可得到：
m3/h) （3）因此電動勢可表示為：
（4）當B是一個常數時，對某一個固定的口徑D也是一個已知數，公式（3）中
=K（一個常數），那么公式（3）可改寫為： QV=K·E （m3/h) （5）從公式（5）可以看出，流量QV與電動勢E成正比。
|
2.2轉換器電路結構
電磁流量轉換器一方面向電磁流量傳感器勵磁線圈提供穩定的勵磁電流,以達到B是一個常數,同時把傳感器感應的電動勢放大轉換成標準的電流信號或頻率信號,便于流量的顯示,控制與調節.圖二所示為轉換器電路結構。
|
三、產品型式和組成
3．1產品組成
電磁流量計由電磁流量轉換器和電磁流量傳感器兩大部分組成，分離型還需要一根專用的雙層屏蔽的電纜連接轉換器和傳感器。
3．2產品型式
電磁流量計分為一體型和分離型兩種結構形式?？捎糜谝?guī)定的防爆場所。
傳感器有7種不同材料的電極和4種不同材料的襯里可供選用。
四、產品的技術性能指標
4．1連接標準：JB/T9248-1999
4．2最高流速：15m/s
4．3公稱通徑：DN3、6、10、15、20、25、32、40、50、65、80、100、150、200、250、300、350
400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000
4．4精確度：0.5%、0.2%
4．5公稱壓力：4.0MPA(DN10-150)
1.6MPA(DN200-600)
1.0MPA(DN700-1200)
0.6MPA(DN1400-2000)
其它規格和標準可按用戶要求.
4．6材料：
電極形式和材料
電極形式和可分為標準型、刮刀型、可拆卸型、帶接地電極。
電極及接地電極材料有含鉬不銹鋼，哈氏合金B(yǎng)、哈氏合金C、鈦、鉭、鉑一依合金、不銹鋼涂覆碳化鎢7種。
法蘭材料：碳鋼
接地環材料：不銹鋼
進門保護環材料：不銹鋼、碳鋼。
4．7外殼防護：
IP65：
IP68：僅分離型氯丁橡膠和聚氨酯襯里的傳感器，且不包括防爆結構。
4．8防爆標準：
DN15-DN600一體型防爆：md II BT4
DN15-DN1600分離型防爆，傳感器和轉換器安裝在相應的危險區md II BT4
DN15-DN1600分離型防爆，傳感器安裝在相應的危險區，轉換器安裝在安全區：md II BT4
4．9連接電纜：分離型電磁流量計，傳感器與轉換器之間用信號電纜連接，電纜長度最長應小于100MM，本公司隨表免費提供10M電纜，不足部分需訂貨。
4．10轉換器性能：
供電電源：?jiǎn)蜗嘟涣麟?5-265V，45-63HZ，功率小于20W；直流供電11-40VD·C
轉換器顯示與編程操作：4個薄膜按鍵可設定選擇全部參數，還可利用外接手操器或PC機（RS485、RS232）對轉換器設定編程，高清晰度背光LCD顯示，空管檢測，自診斷功能。
數字通訊：RS485、RS232、MODBUS、REMOTE，具有防雷擊保護。
輸出信號：
電流輸出：雙向兩路，全隔離0-10mA/4-20 mA；負載電阻：0-10 mA是0-1.5K歐姆，4-20mA時是0-750歐姆。
頻率輸出：正向和反向流量輸出，輸出頻率上限可在1-5000 HZ范圍內設定。帶光電陋離的晶體管集電極雙向輸出。外接電源不大于35V，導通時集電極最大電流為250 mA。
脈沖輸出：正向和反向流量輸出，輸出脈沖上限可達5000cp/s。脈沖當量為0.001L-1.0m3/cP.脈沖寬度自動設置為20ms或方波。帶光電隔離的晶體管集電極開路輸出。外接電源不大于35V，導通時集電極最大電流為mA。
流向指示輸出：本流量計可測正反方向的流體流動流量。并可以判斷出流體流動的方向。規定顯示正向流量時輸出+10V高電平，反向流體流動輸出0V的低電平。
報警輸出：兩路帶光電隔離的晶體管集電極開路報警輸出。外接電源不大于35V，導通時集電極最大電流為250mA。報警狀態：流體空管、勵磁斷線、流量超限。
阻尼時間：在0-100S間分檔可選。
五、產品外形尺寸及安裝尺寸
5．1轉換器外型尺，見圖三（b）
|
|
六、轉換器菜單結構及參數設置
6．1按鍵形式
|
6．2按鍵（包括轉換器本體按鍵和紅外遙控按鍵以及磁性筆操作按鍵）功能
1自動測量狀態下鍵功能：
下鍵：循環選擇屏幕下行顯示內容。
上鍵：循環選擇屏幕上行顯示內容。
復合鍵+確認鍵：進入?yún)?shù)設置狀態
6．2參數狀態下按鍵功能
下鍵：光標處數字減1
上鍵：光標處數字加1
復合鍵+下鍵：光標左移
復合鍵+上鍵：光標右移
確認鍵：在任意狀態下，連續按下兩秒鐘，返回自動測量狀態。
注：（1）使用“復合鍵”時，應先按下復合鍵再按住“上鍵”或“下鍵”。
（2）在參數設置狀態下，3分種內沒有按鍵操作，儀表自動返回測量狀態。
（3）流量零點修正的流向選擇，可將光標移至最左面的“+”或“-”下，用“上鍵”或“下鍵”切換使之與實際流向相反。
（4）流量的單位選擇，可將光標移至“流量量程設置”菜單的原顯示的流量單位下，然后用“上鍵”或“下鍵”切換使之符合需要。
6．3參數設置功能及操作密碼
要進行儀表參數設定修改，必須使儀表從測量狀態進入?yún)?shù)設置狀態，在測量狀下，按“復合鍵+確認鍵”出現狀態轉換密碼（0000），根據保密級別，按本廠提供的密碼對應修改，再按“復合鍵+確認鍵”后，則進入需要的參數設置狀態。
儀表設計有6級密碼，其中1-4級為用戶密碼，第5、6級為制造廠密碼。6級密碼分別用于不同保密級別的操作者。
無論使用哪級密碼，用戶均可察看儀表參數。用戶若想改變儀表參數，則要使用不同級別的密碼。
第1級密碼（出廠值0521）：用戶可察看所有的參數；
第2級密碼（出廠值3210）：用戶能改變1-22儀表參數；
第3級密碼（出廠值6108）：用戶能改變1-24儀表參數；
第4級密碼（出廠值7206）：用戶能改變1-26儀表參數；
第5級密碼（固定值）：能改變所有參數，制造廠保留。
第6級密碼（固定值）：所有儀表參數重置，制造廠保留。
建議：第1-3級密碼，可由用戶決定何級別的人員掌握；第4級密碼主要用于設置總量清“0”，用戶應指定專人掌握。
6．4參數設置菜單一覽表
| 參數編號 | 參數文字 | 設置方式 | 密碼級別 | 參數范圍 | 備注 |
| 1 | 語言 | 選擇 | 2 | 中文、英文 | 用戶可根據現場的流量、使用要求等自行設置 |
| 2 | 儀表通訊地址 | 置數 | 2 | 0-99 | |
| 3 | 儀表通訊速度 | 選擇 | 2 | 600-14400 | |
| 4 | 儀表通訊方式 | 選擇 | 2 | 方式1、方式2 | |
| 5 | 測量管道口徑 | 選擇 | 2 | 3-3000 | |
| 6 | 儀表量程設置 | 置數 | 2 | 0-99999 | |
| 7 | 測量阻尼時間 | 選擇 | 2 | 0-100 | |
| 8 | 流量方向擇項 | 選擇 | 2 | 正反 | |
| 9 | 流量零點修正 | 置數 | 2 | ±0.000 | |
| 10 | 小集號切除點 | 置數 | 2 | 0-99% | |
| 11 | 允許切除顯示 | 選擇 | 2 | 允許/禁止 | |
| 12 | 流量積算單位 | 選擇 | 2 | 0．0000L-1M3 | |
| 13 | 反向測量允許 | 選擇 | 2 | 允許/禁止 | |
| 14 | 電流輸出類型 | 選擇 | 2 | 0-10MA/4-20MA | |
| 15 | 脈沖輸出方式 | 選擇 | 2 | 頻率/脈沖 | |
| 16 | 脈沖單位當量 | 選擇 | 2 | 0．0000L-1M3 | |
| 17 | 頻率輸出范圍 | 選擇 | 2 | 1-5000HZ | |
| 18 | 空管報警允許 | 選擇 | 2 | 允許/禁止 | |
| 19 | 空管報警閾值 | 置數 | 2 | 999．9% | |
| 20 | 空管量程修正 | 置數 | 2 | 0．0000-3．9999 | |
| 21 | 上限報警允許 | 選擇 | 2 | 允許/禁止 | |
| 22 | 下限報警數值 | 置數 | 2 | 000．0-199．9% | |
| 23 | 下限報警允許 | 選擇 | 2 | 允許/禁止 | |
| 24 | 下限報警數值 | 置數 | 2 | 000．0-199．9% | |
| 25 | 積算總量清零 | 密碼 | 3 | 000000-399999 | |
| 26 | 清積算量密碼 | 置數 | 4 | 000000-399999 | |
| 27 | 傳感器編碼1 | 用戶設置 | 5 | 出廠年、月 | |
| 28 | 傳感器編碼2 | 用戶設置 | 5 | 產品編號 | |
| 29 | 傳感器系數值 | 置數 | 5 | 0．0000-3．9999 | |
| 30 | 勵磁方式選擇 | 選擇 | 5 | 方式1、2、3、4 |
| 31 | 流量標定系數 | 置數 | 5 | 0．0000-3．9999 | 用 戶 只 可 查 看 |
| 32 | 儀表計算系數 | 置數 | 5 | 0．0000-3．9999 | |
| 33 | 電流零點修正 | 置數 | 5 | 0．0000-1．9999 | |
| 34 | 電流滿度修正 | 置數 | 5 | 0．0000-3．9999 | |
| 35 | 出廠標定系數 | 廠家設置 | 5 | 0．0000-3．9999 | |
| 36 | 轉換器編碼1 | 廠家設置 | 5 | 出廠年、月 | |
| 37 | 轉換器編碼2 | 可以修改 | 5 | 產品編號 | |
| 38 | 正向總量低位 | 可以修改 | 5 | 00000-99999 | |
| 39 | 正向總量高位 | 可以修改 | 5 | 00000-49999 | |
| 40 | 反向總量低位 | 可以修改 | 5 | 00000-99999 | |
| 41 | 正向總量高位 | 用戶修改 | 5 | 00000-49999 | |
| 42 | 時間 年 | 用戶修改 | 5 | 00-99 | |
| 43 | 時間 月 | 用戶修改 | 5 | 00-99 | |
| 44 | 時間 日 | 用戶修改 | 5 | 00-99 | |
| 45 | 時間 時 | 用戶修改 | 5 | 00-99 | |
| 46 | 時間 分 | 用戶修改 | 5 | 00-99 | |
| 47 | 時間 秒 | 用戶修改 | 5 | 00-99 | |
| 48 | 保密碼1 | 用戶修改 | 5 | 0000-9999 | |
| 49 | 保密碼2 | 用戶修改 | 5 | 0000-9999 | |
| 50 | 保密碼3 | 用戶修改 | 5 | 0000-9999 | |
| 51 | 保密碼4 | 用戶修改 | 5 | 0000-9999 | |
| 52 | 儀表參數重置 | 廠家設置 | 6 | 初始化密碼 | 廠家保留 |
2 參數編號42-47項為掉電時間記錄功能，無掉電功能轉換器無此參數項。
6．5參數設置菜單說明
6．5．1語言：
本流量計具有中、英文兩種語方，用戶可自行選擇操作。
6．5．2儀表通訊地址：
多機通訊時，可設不同的通訊地址
6．5．3儀表通訊速度
有600、1200、2400、4800、9600、14400多種波特率可供選擇。
6．5．4儀表通訊方式
通訊方式1為RS485通訊信號方式，通訊方式為MODBUS通訊信號輸出。
6．5．5測量管道口徑
選擇儀表所有的公稱通徑。
6．5．6儀表量程設置
儀表量程是指流量測量的上限流。量值（滿量程）。上限流量值是針對輸出信號的百分比顯示而方的。它與電流輸出和頻率輸出上限值及100%顯示值相對應。與之相關聯的還有用百分比流量表示的小信號切除和超限報警。
在儀表量程設置參數中選擇流量顯示單位，儀表流量顯示單位有：L/s、L/min、L/h、m3/s、m3/min、m3/ h，用戶可根據工藝要求和使用習慣選定一個合適的流量顯示單位。
注意：儀表用5位有效數字顯示流量值，末位數值的后面顯示有流量的單位。微處理器能夠在選擇流量單位不合適時，向操作者提示出設置錯誤碼造成的“上溢”或“下溢”，例：DN200MM口徑，選L/H為流量顯示單位，當1 m/s流速時，流量為113097L/H，超出5位數，造成“上溢”此時流量單位應選擇m3/s、m3/min和m3/ h。而DN3MM，選m3/s，流量為0.00000707m3/s,在5位顯示數字下,根本無法顯示出有效數字,造成”下溢”,此時流量單位應選擇L/S、L/min或L/H。
6．5．7阻尼時間
長的測量阻尼時間能提高儀表流量顯示穩定性及輸出信號的穩定性，適于具有流量調節的情況使用；短的測量阻尼時間可以加快測量反應速度，適于總量累計的脈動流量測量。測量阻尼時間的設置采用選擇方式，用戶選一個阻尼時間值即可。
6．5．8流量方向擇項
如果用戶認為調試時的流體方向?yàn)檎?，而儀表顯示為負，則將流量方向設定反向，反之亦然。
6．5．9零點修正
在電磁流量傳感器的測量管內充滿導電流體，并且流體處于靜止不流動，轉換器已經對流量計的零點作了智能處理。若所配傳感器的零點超出轉換器的智能處理范圍，則需用戶進行流量零點修正。流量零點是用流速表示的，單位為mm/s.
|
顯示中：上行FS代表儀表零點測量，下行顯示是流量零點修正值，當FS顯示不為“0”時，應調
修正值使FS=0。注意：若改變下行修正值，F(xiàn)S值增加，需要改變下行數值的正、負號，使FS能夠修正為零。再次提醒：流量零點修正必須在電磁流量傳感器的測量管內充滿導電流體，并且流體處于靜止不流動條件下進行。
流量零點的修正是傳感器的校驗常數值，已記入傳感器的記錄單與標牌。記入時傳感器零點值是以mm/s為單位的流速值，其符合與修正值的符號相反。
6．5．10小信號切除點
小信號切除點設置是用量程的百分比流量表示的。小信號切除時，用戶可以選擇同時切除流量、流速及百分比的顯示與信號輸出，也可選擇僅切除電流輸出信號和頻率（脈沖）輸出信號，保持流量、流速及百分比的顯示。
6．5．11流量積算單位
轉換器顯示器為10位計數器，最大允許計數值為4294967295。使用積算單位為L(zhǎng)和M3，并有0.001L、0.01L、0.1L、1L和0.001 M3、0.01 M3、0. 1 M3、1 M3的倍率，可方便讀出一段時間的累計流量。本轉換器能夠自動判斷應用的流量積算單位和倍率是否溢出。
6．5．12反向測量允許
反向測量允許參數設在“允許”狀態，當流體反向流動時轉換器按反向流量值輸出脈沖和電流，反向總量進行累積。反向測量允許參數設在“禁止”，當流體反向流動時，轉換器輸出脈沖為“0”，電流輸出信號為“0”（4MA或0MA），但反向總量仍然進行累積。
6．5．13電流輸出類型
用戶可在電流輸出類型中選擇0-10MA或4-20MA電流輸出。
6．5．14脈沖輸出方式
脈沖輸出方式有頻率輸出和脈沖輸出兩種供選擇，它們統稱為數字量輸出，頻率輸出為連續方波；脈沖輸出為矩形波脈沖串。頻率輸出多用于數字的瞬時流量測量和短時間總量累積，脈沖輸出通過脈沖單位當量選擇，可讀出累計流量的容積值，多用于長時間直接容積單位的總量累積。頻率輸出和脈沖輸出一般為OC門形式，因此，應外接直流電源和負載。見輸出接線圖示。
6．5．15脈沖單位當量
脈沖單位當量指一個脈沖所代表的流量值，儀表脈沖當量選擇范圍為：
| 脈沖當量 | 流量值 |
| 1 | 0.001L/cp |
| 2 | 0.01L/cp |
| 3 | 0.1L/cp |
| 4 | 1.0L/cp |
| 5 | 0.001m3/h |
| 6 | 0.01m3/h |
| 7 | 0.1m3/h |
| 8 | 1.0m3/h |
在同樣的流量下，脈沖當量小，則輸出脈沖的頻率高，累計流量誤差小。儀表最高能輸出5000 cp/S
的脈沖頻率。用于機械式電磁流量計數器最高頻率可達25次/秒。
脈沖輸出的最大脈沖空度為20MS，高頻時自動轉換為方波。
對于體積流量，計算公式如下：
QL=0.0007854×D2×V(L/S) 或Qm=0.0007854×D2×V×10-3(m3/h)
這里：D一管徑（MM） V一流速（M/S）
另外必須說明一個,脈沖輸出不同于頻率輸出,脈沖輸出是累積一個脈沖當量就能輸出一個脈沖,因此,脈沖輸出不是很均勻的.一般測量脈沖輸出應選用計數器儀表,而不應選用頻率計儀表.
6.5.16頻率輸出范圍
儀表頻率輸出范圍對應于流量測量上限,即百分比流量的100%.頻率輸出上限值可在1-5000HZ范圍內任意設置.頻率輸出對應的是流量百分比.
F=
6．5．17空管報警允許
儀表具有空管檢測功能，若用戶選擇允許空管報警，則當儀表檢測出空管狀態時，即將儀表模擬
輸出、數字輸出置為信號零，同時將儀表流量顯示為零。
6．5．18空管報警閾值
本產品的空管報警是用實測傳感器中的電導率來做判斷的。
不同的流體具有不同的電導值（電阻值），空管檢測實際上是檢測被測導電液體的電阻與實驗導電液體電阻的比值（液體的相對導電率）是否超出閾值。超出閾值就意味著被測流體電導率遠低于實驗液體的電導率，相當于空管?？展軋?bào)警閾值的默認值為99.9%。
空管量程修正是為測量相對電導率而用的。在傳感器充滿試驗液體情況下，修正系數使電導比為一個確定值，例如試驗液體是水，其電導率約為100
S/em,可修正為100%。當被測液體電導率為5/cm,相對的電導比則大約顯示2000%。如果試驗液體水的電導比修正為10%。那么，被測液體電導率為5/cm時相對電導比則大約顯示200%。報警閾值設置是選擇空管報警靈敏度范圍的。最大閾值可設為999.9%。如上例，被測液體顯示2000%時發出報警，顯示200%時不報警。因此欲使電導率5
/cm在顯示電導比200%時報警，需要設閾值在200%以下?？展軋?bào)警量程的默認值為100%。6．5．19上限報警允許
用戶選擇允許或禁止，
6．5．20上限報警數值
上限報警值以量程百分比計算，該參數采用數值設置方式，用戶在0%-199.9%之間設置一個數值。儀表運行時，當流量百分比大于該值時，儀表將輸出報警信號。
6．5．21下限報警允許
用戶選擇允許或禁止
6．5．22下限報警數值
下限報警值以量程百分比計算，該參數采用數值設置方式，用戶在0-199.9%之間設置一個數值。儀表運行時，當流量百分比小于該值時，儀表將輸出報警信號。
6．5．23積算總量清零
在該參數設置中，用戶置人“積算總量清零”密碼，儀表確認密碼無誤后，顯示“允許進入”，即可完成積算清零，同時將三個積算器清為零值，重新開始累積。
“積算總量清零”密碼可以在打開4級密碼后，在“清積算量密碼”菜單下置人您欲設置的“積算總量清零”密碼，修改原來的“積算總量清零”密碼。注意：請記下您的“積算總量清零”密碼。
6．5．24傳感器系數值
流量計在標準實流校驗裝置上校驗得到的流量系數，即校驗單或產品標牌上標有的傳感器“系數K”值。在出廠時已經設置完成，該系數是保證流量計準確測量的關鍵系數,不允許用戶改變.
6．5．25勵磁方式選擇
轉換器能向傳感器提供四種勵磁方式。用戶可根據被測流體實際情況選擇一種。通常可以使用方式1勵磁，方式2。3。4適合于大口徑清潔水測量。在哪種勵磁方式下工作，就必須在哪種勵磁方式下標定。
6．5．26流量標定系數
該系數是轉換器的標定系數。用戶應使用統一的標準校驗器對轉換器標定。設定此系數，使所有的轉換器保持一致性，以保證與傳感器配套的互換性。
6．5．27儀表計算系數
該系數為人為設定的系數，轉換器內部計算時，總流量是測量流量乘以該系數值。例如，應用于具有仿真?zhèn)鞲衅鞯拿髑y(cè)量潛水電磁流量計。
6．5．28電流滿度修正
轉換器出廠的電流輸出滿度調節，使電流輸出準確為10MA或20MA。
6．5．29
轉換器的出廠標定系數，使儀表勵磁電流和信號放大器規格標準化。
6．5．30傳感器編碼
傳感器編碼記載配套的傳感器出廠時間和編號，以確保設置的傳感器系數準確無誤。
6．5．31轉換器編碼
轉換器編碼記載轉換器出廠時間和編號。
56．5．32正向總量高位、低位
使用5級密碼進入，可修改正向累積量（
+），一般設的累積量不能超過計數器所計的最大數值（4294901760）。6．5．33向總量高位、低位
使用5級密碼進入，可修改正向累積量（
-），一般設的累積量不能超過計數器所計的最大數值（4294901760）。6．5．34時間年、月、日、時、分、秒（帶時鐘功能）
使用5級密碼進入，可改時間年、月、日、時、分、秒
6．5．35密碼1-4
使用5級密碼進入，可修改此密碼；
6．掉電時間記錄功勇（帶掉電功能）
儀表內部設計有不掉電時種，能存儲256次掉電記錄。掉電記錄時間格式為：掉電記錄****月**日**時**分停至**月**日**時**分;當256次掉電記錄滿后，將循環記錄新的掉電記錄。
6．6．1顯示掉電記錄
按確認鍵，進入掉電記錄顯示方式，用增加鍵顯示下個記錄，用減少顯示前個記錄，再按確認鍵，返回流量顯示方式。
6．6．2清除掉電記錄
先按住復合鍵，再按確認鍵，進入密碼輸入方式，置數：密碼4+11，再先按往復合鍵，再按確認鍵，將清除掉電記錄。
7．時累積記錄
按▲鍵出現小時累積記錄，用增加鍵顯示下個記錄，用減少鍵顯示前個記錄，再按確認鍵返回流量顯示方式。清小時累積記錄，在參數內清累積后，即可清掉小時累積記錄。
七、流量計安裝圖示，如圖六
|
|
|
|
智能化轉換器具有自診斷功能。除了電源和硬件電路故障外，一般應用中出現的故障均能正確給出報警信息。這些信息在顯示器右上方提示出“！”驚嘆號，在測量狀態下，通過下鍵翻頁，顯示出故障內容如下：
流量正常
勵磁報警
空管報警
故障處理：
9．1儀表無顯示：
A．檢查電源是否接通；
B．檢查電源保險絲是否完好；
C．檢查供電電壓是否符合要求；
D、檢查顯示器對比度調節是否能夠調節，并且調節是否合適；
E、如果上述前3項A、B、C都正常，第D項顯示器對比度調節不能夠調節請將轉換器交生產廠維修。
9．2勵磁報警
A、勵磁接線EXI和EX2是否開路
B傳感器勵磁線圈總電阻是否小于150
；C．如果a、b兩項都正常，則轉換器有故障。
9．3空管報警
A．測量流體是否充滿傳感器測量管；
B．用導線將轉換器信號輸入端子SIC1、SIC2和SICCND三點短路，此時如果“空管報警”提示撤消，說明轉換器正常，有可能是被測流體電導率低或空管閾值及空管量程設置錯誤；
C．檢查信號連線是否正確；
D、檢查傳感器電極是否正常。
①使流量為零，觀察顯示電導比應小于100%。
②在有流量的情況下，分別測量端子SIC1和SIC2對S重CCND的電阻應小于20K
（對介質為水測量值。最好用指針萬用表測量，并可看到測量過程有充放電現象）。E．用萬用表測量DS1和DS2之間的直流電壓應小于1V，否則說明傳感器電極被污染，應給予清洗。
9．4上限報警
上限報警提示出輸出電流和輸出頻率（或脈沖）都超限，將流量量程改大可以撤銷上限報警。
9．5下限報警
下限報警提示出輸出電流和輸出頻率（或脈沖）都超限。將流量量程改小可以撤消下限報警。
9．6系統設置錯誤
已在流量量程設置、流量積算單位設置和脈沖當量設置中作出智能判斷并提示，方便修改設置。
9．7測量的流量不準確
A．測量流體是否充滿傳感器測量管；
B、信號線連接是否正常；
C、檢查傳感器系數、傳感器零點是否按傳感器標牌和出廠校驗單設置正常。
十、供應成套性
按訂貨合同供應電磁流量計。
隨機文件包括：使用說明書、產品合格證、裝箱單各一份。
十一、運輸和貯存
為防止儀表在運轉時受到損壞，在到達安裝現場以前，請保持制造廠發運時的包裝狀態。貯存時，貯存地點應具備下列條件的室內：
A．防雨、防潮；
B．機械振動小，并避免沖擊；
C．溫度范圍-20+60℃，濕度不大于80%。
十二、運行
流量計投運前進行下述檢查：
A．流量計在運輸和安裝過程中有無損傷；
B、使用電源電壓同銘牌電壓是否相符；
C．儀表正確接線。
檢查后打開管道閥門，使液體充滿管道，應注意排除泄漏和系統內殘留氣體。然后接通儀表電源，一般流量計通電預熱10分鐘后即可正常工作。
運行過程中若有問題，可按第9節流量計轉換器自診斷結果進行故障處理，如果儀表還不能很好地工作，可與我公司聯系。
冀公網安備 13080502000149號
